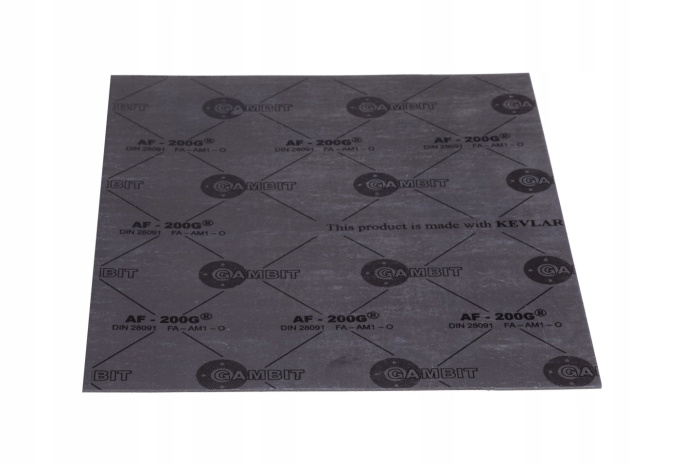

La guarnizione GAMBIT AF-200G è una versione migliorata della collaudata AF-200 con parametri operativi significativamente superiori. È realizzata in fibre di aramide KEVLAR®, fibre minerali e cariche legate da un legante a base di gomma NBR. Mantiene la stessa ampia versatilità dell'AF-200 — resistenza all'acqua, gas, olio, carburanti, alcol e chimica di base — ma con una tolleranza significativamente superiore alla pressione (8 MPa) e alla temperatura (320 °C in esercizio continuo).
AF-200 vs. AF-200G — qual è la differenza?
La lettera G nella designazione AF-200G indica la versione migliorata (Grade) della guarnizione base AF-200. Entrambe le guarnizioni sono universali, hanno la stessa designazione DIN e sono adatte agli stessi fluidi. La differenza è esclusivamente nei parametri di prestazione:
| Parametro |
AF-200 |
AF-200G |
Differenza |
| Pressione max. |
6 MPa |
8 MPa |
+33 % |
| Esercizio continuo |
220 °C |
320 °C |
+100 °C |
| Temperatura max. breve durata |
300 °C |
380 °C |
+80 °C |
| Esercizio continuo con vapore |
180 °C |
250 °C |
+70 °C |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
— |
| Fluidi |
Universale |
Universale |
— |
Quando scegliere AF-200G invece di AF-200? Se la tua applicazione supera 6 MPa o 220 °C, AF-200G è il sostituto diretto con la stessa versatilità. Se le tue condizioni non superano i parametri AF-200, la versione base è una scelta economicamente vantaggiosa.
Confronto dell'intera serie GAMBIT AF
| Parametro |
AF-202 |
AF-200 |
AF-200G |
AF-OIL |
AF-1000 |
| Pressione max. |
4 MPa |
6 MPa |
8 MPa |
10 MPa |
12 MPa |
| Esercizio continuo |
180 °C |
220 °C |
320 °C |
300 °C |
350 °C |
| Temperatura max. breve durata |
200 °C |
300 °C |
380 °C |
350 °C |
420 °C |
| Grafite |
✔ |
— |
— |
— |
— |
| Rete in acciaio |
— |
— |
— |
— |
✔ |
Uso raccomandato
- Tutti i settori industriali con requisiti maggiori di pressione e temperatura
- Giunzioni a flangia con pressione 6–8 MPa
- Acqua e vapore (fino a 250 °C in esercizio continuo)
- Gas (naturale, tecnico)
- Oli e lubrificanti
- Carburanti — benzina, diesel
- Alcol e chimica di base
- Energetica — vapore ad alta pressione
- Industria petrolchimica e chimica
Fluidi — resistenza
| Fluido |
Resistenza |
| Acqua e vapore |
✔ Resistente (vapore fino a 250 °C in esercizio continuo) |
| Gas (naturale, tecnico) |
✔ Resistente |
| Oli e lubrificanti |
✔ Resistente |
| Carburanti (benzina, diesel) |
✔ Resistente |
| Alcol |
✔ Resistente |
| Chimica di base |
✔ Resistente |
Parametri tecnici
| Parametro |
Valore |
| Designazione secondo DIN 28091-2 |
FA-AM1-O |
| Materiale fibra |
Fibre aramidiche KEVLAR® + fibre minerali |
| Legante |
Gomma NBR |
| Pressione massima |
8 MPa |
| Temperatura max. breve durata |
380 °C |
| Temperatura di esercizio continuo |
320 °C |
| Temperatura di esercizio continuo con vapore |
250 °C |
| Dimensioni |
Vedi attributi prodotto |
| Spessore |
Vedi attributi prodotto |
Vantaggi della guarnizione GAMBIT AF-200G
- Universale — stessa ampia applicazione di AF-200, parametri significativamente superiori
- Alta temperatura di esercizio — 320 °C in esercizio continuo, 380 °C breve durata
- Maggiore pressione massima — 8 MPa contro 6 MPa della base AF-200
- Fibre aramidiche KEVLAR® — resistenza alla deformazione e forza meccanica
- Legante NBR — resistenza a oli, carburanti e idrocarburi
- Lavorazione facile — taglio, punzonatura, fresatura CNC
- Sostituto diretto AF-200 per condizioni più esigenti
Lavorazione e montaggio
La guarnizione si lavora facilmente con utensili comuni — forbici, coltello, punzonatrice o fresatrice CNC. Per un risultato ottimale:
- Le superfici delle flange devono essere pulite, asciutte e prive di impurità
- Posizionare la guarnizione centrata rispetto ai fori della flangia
- Serrare le viti a croce in modo uniforme e graduale
- Il momento di serraggio raccomandato va consultato nella documentazione tecnica della flangia
Domande frequenti
In cosa si differenzia AF-200G da AF-200? AF-200G è la versione superiore in prestazioni — pressione più alta (8 MPa vs. 6 MPa) e temperatura significativamente superiore (320 °C vs. 220 °C in esercizio continuo). Entrambe sono universali e adatte agli stessi fluidi. Se le condizioni superano i limiti di AF-200, AF-200G è il sostituto diretto.
Quando scegliere AF-200G invece di AF-OIL? AF-200G è adatta a uno spettro più ampio di fluidi, incluso alcol e chimica di base. AF-OIL è ottimizzata specificamente per oli e carburanti e offre una pressione massima superiore (10 MPa). Per sistemi esclusivamente a olio e carburante considerate AF-OIL.
Come tagliare la guarnizione su misura? La guarnizione può essere tagliata con utensili comuni. Per forme complesse si consiglia getto d'acqua (waterjet).
