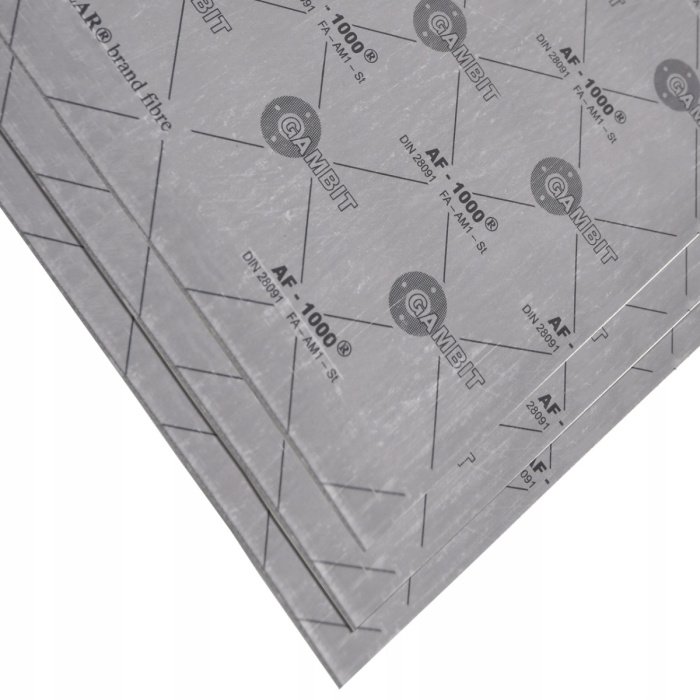

Piastra di tenuta GAMBIT AF-1000 | Piastra di tenuta ad alta temperatura in aramide con rete
Guarnizione in aramide ad alta temperatura GAMBIT AF-1000 a base di fibre KEVLAR®, fibre minerali e legante NBR, rinforzata con rete in acciaio zincato. Destinata per giunti flangiati ad alta temperatura con alte pressioni e velocità di flusso del fluido. Adatta anche per il settore automotive. Dimensioni e spessori disponibili sono selezionabili negli attributi del prodotto.
- ✔ Pressione max: 12 MPa
- ✔ Temperatura di esercizio continua: 350 °C (con vapore: 250 °C)
- ✔ Temperatura massima breve: 420 °C
- ✔ Designazione secondo DIN 28091-2: FA-AM1-ST
14 giorni per il reso – garanzia soddisfatti o rimborsati
Serve aiuto? Scriveteci, saremo felici di rispondere.
Pagamenti sicuri e crittografati – protezione dei dati al 100%
SKU: GAF1000
Dettagli
Piastra di tenuta GAMBIT AF-1000 | Piastra di tenuta ad alta temperatura in aramide con rete — Informazioni sul prodotto
Guarnizione GAMBIT AF-1000 – guarnizione ad alta temperatura in aramide con rete metallica in acciaio
La guarnizione GAMBIT AF-1000 è un materiale di alta qualità per guarnizioni destinato alle applicazioni industriali ad alta temperatura e alta pressione più impegnative. È realizzata con fibre di aramide KEVLAR®, fibre minerali e riempitivi legati da una resina a base di gomma NBR, con una struttura rinforzata da una rete metallica in acciaio zincato. Questo rinforzo aumenta notevolmente la resistenza meccanica, la resistenza allo strappo e la stabilità dimensionale in condizioni operative estreme.
Perché la rete metallica in acciaio?
La rete metallica in acciaio zincato all’interno della guarnizione funge da rinforzo — simile all’acciaio nel calcestruzzo. Previene lo scoppio della guarnizione durante improvvisi colpi di pressione, aumenta la resistenza al fluimento (creep) ad alte temperature e garantisce che la guarnizione rimanga al suo posto anche ad alte velocità di flusso del fluido. La designazione secondo DIN 28091-2 è FA-AM1-ST, dove il suffisso "ST" indica proprio il rinforzo in acciaio.
Confronto con AF-200 e AF-OIL
| Parametro | AF-200 | AF-OIL | AF-1000 |
|---|---|---|---|
| Pressione max | 6 MPa | 10 MPa | 12 MPa |
| Operazione continua | 220 °C | 300 °C | 350 °C |
| Temperatura max temporanea | 300 °C | 350 °C | 420 °C |
| Rinforzo | — | — | Rete metallica in acciaio |
| DIN 28091-2 | FA-AM1-O | FA-AM1-O | FA-AM1-ST |
Uso consigliato
- Giunti a flangia ad alta temperatura con grandi salti di pressione
- Applicazioni con alta velocità di flusso del fluido
- Acqua e vapore (fino a 250 °C in operazione continua)
- Gasolio, benzina e carburanti
- Oli e lubrificanti
- Energia – vapore ad alta pressione
- Automotive – applicazioni motore e scarico
- Industria petrolifera e petrolchimica
⚠️ Importanti limitazioni
- Non raccomandata per acidi e basi (alcali)
- Durante l’uso con vapore è necessario prestare attenzione ai fissaggi di montaggio corretti — consultare la documentazione tecnica
Resistenza ai fluidi
| Fluido | Resistenza |
|---|---|
| Acqua e vapore | ✔ Resistente (vapore fino a 250 °C in operazione continua) |
| Gasolio | ✔ Resistente |
| Benzina e carburanti | ✔ Resistente |
| Oli e lubrificanti | ✔ Resistente |
| Acidi | ✗ Non raccomandato |
| Basi (alcali) | ✗ Non raccomandato |
Parametri tecnici
| Parametro | Valore |
|---|---|
| Designazione secondo DIN 28091-2 | FA-AM1-ST |
| Materiale delle fibre | Fibre di aramide KEVLAR® + fibre minerali |
| Legante | Gomma NBR |
| Rinforzo | Rete metallica in acciaio zincato |
| Pressione massima | 12 MPa |
| Temperatura max temporanea | 420 °C |
| Temperatura di esercizio continua | 350 °C |
| Temperatura di esercizio continua con vapore | 250 °C |
| Dimensioni | Vedi attributi del prodotto |
| Spessore | Vedi attributi del prodotto |
Vantaggi della guarnizione GAMBIT AF-1000
- Pressione massima più alta della serie — fino a 12 MPa
- Temperatura operativa più alta della serie — 350 °C continua, 420 °C temporanea
- Rete metallica in acciaio zincato — resistenza allo scoppio e al fluimento
- Fibre di aramide KEVLAR® — resistenza meccanica e stabilità dimensionale
- Adatta per applicazioni automotive e industriali con carico di urto
- Facile lavorazione — taglio, punzonatura, fresatura CNC
Lavorazione e montaggio
La guarnizione è facilmente lavorabile con utensili comuni — forbici, coltello, punzonatrice o fresatrice CNC. Per un risultato ottimale:
- Le superfici delle flange devono essere pulite, asciutte e prive di impurità
- Posizionare la guarnizione in modo centrato rispetto ai fori della flangia
- Stringere le viti a croce in modo uniforme e graduale in più passaggi
- Per applicazioni a vapore utilizzare i fissaggi di montaggio corretti secondo la documentazione tecnica
Domande frequenti
In cosa differisce AF-1000 da AF-OIL? AF-1000 ha prestazioni superiori — pressione più alta (12 MPa vs. 10 MPa), temperatura maggiore (350 °C vs. 300 °C) e rinforzo in rete metallica per condizioni estreme. AF-OIL è invece adatta a fluidi acidi e basici, dove AF-1000 non è raccomandata.
Perché AF-1000 non è adatta per acidi? La rete metallica può corrodersi in ambiente acido. Per acidi e basi si raccomandano guarnizioni speciali senza rinforzo metallico.
Come ritagliare la guarnizione su misura? La guarnizione può essere tagliata con utensili comuni. Per forme complesse si consiglia il taglio a getto d’acqua (waterjet).
Ordina oggi stesso
Seleziona la dimensione e lo spessore negli attributi e aggiungi al carrello.
Maggiori informazioni
| SKU | GAF1000 |
|---|
