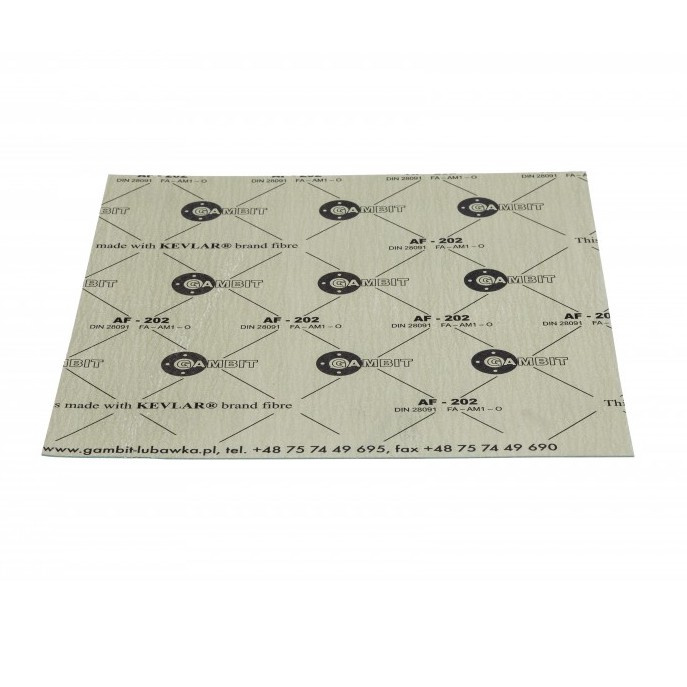

La guarnizione GAMBIT AF-202 è un materiale di tenuta collaudato e popolare per applicazioni a basse temperature e pressioni. È realizzata in fibre aramidiche KEVLAR®, grafite, fibre minerali e cariche legate con una matrice a base di gomma NBR. La presenza di grafite migliora le proprietà lubrificanti della guarnizione, riduce l’attrito durante il montaggio e aumenta la resistenza alle escursioni termiche. AF-202 è particolarmente raccomandata per installazioni di olio riscaldante, dove rappresenta una soluzione affidabile ed economica.
Perché la grafite?
La grafite è un minerale naturale con proprietà eccezionali: è chimicamente inerte, resistente al calore e ha naturali proprietà lubrificanti. Nelle guarnizioni, la grafite svolge diverse funzioni: migliora la tenuta nelle microfessure delle superfici di flangia, facilita lo smontaggio della guarnizione (non si incolla alla flangia) e aumenta la resistenza ai cicli termici. Per questo l’AF-202 con grafite è ideale per applicazioni che prevedono montaggi e smontaggi ripetuti.
Per chi è ideale AF-202?
AF-202 è la scelta base della serie GAMBIT AF — ottimale per applicazioni industriali e impiantistiche comuni con requisiti bassi di pressione e temperatura. Se la vostra applicazione non supera 4 MPa e 180 °C, AF-202 offre un eccellente rapporto prestazioni-prezzo. Per pressioni e temperature più elevate, consigliamo AF-OIL o AF-1000.
Confronto della serie GAMBIT AF
| Parametro |
AF-202 |
AF-200 |
AF-OIL |
AF-1000 |
| Pressione max. |
4 MPa |
6 MPa |
10 MPa |
12 MPa |
| Operazione continua |
180 °C |
220 °C |
300 °C |
350 °C |
| Temperatura max. temporanea |
200 °C |
300 °C |
350 °C |
420 °C |
| Grafite |
✔ Sì |
— |
— |
— |
| Rete metallica |
— |
— |
— |
✔ Sì |
| DIN 28091-2 |
FA-AM1-O |
FA-AM1-O |
FA-AM1-O |
FA-AM1-ST |
Uso raccomandato
- Installazioni di olio riscaldante — raccomandazione principale
- Giunti a flangia a bassa pressione e bassa temperatura
- Acqua e vapore (fino a 150 °C in esercizio continuo)
- Impianti di riscaldamento civile e industriale
- Applicazioni industriali leggere
- Montaggi e smontaggi ripetuti — la grafite facilita lo smontaggio
Mezzi — resistenza
| Mezzo |
Resistenza |
| Olio riscaldante |
✔ Particolarmente raccomandata |
| Acqua e vapore |
✔ Resistente (vapore fino a 150 °C in esercizio continuo) |
| Oli e lubrificanti |
✔ Resistente |
| Carburanti |
✔ Resistente |
Specifiche tecniche
| Parametro |
Valore |
| Designazione secondo DIN 28091-2 |
FA-AM1-O |
| Materiale fibra |
Fibre aramidiche KEVLAR® + grafite + fibre minerali |
| Legante |
Gomma NBR |
| Pressione massima |
4 MPa |
| Temperatura max. temporanea |
200 °C |
| Temperatura di esercizio continua |
180 °C |
| Temperatura di esercizio continua con vapore |
150 °C |
| Dimensioni |
Vedere attributi prodotto |
| Spessore |
Vedere attributi prodotto |
Vantaggi della guarnizione GAMBIT AF-202
- Grafite — migliore tenuta, smontaggio facilitato, resistenza ai cicli termici
- Fibre aramidiche KEVLAR® — resistenza meccanica e resistenza allo scorrimento
- Ideale per olio riscaldante — ottimizzata specificamente per queste installazioni
- Scelta economica per applicazioni a bassa pressione e bassa temperatura
- Popolare e collaudata — soluzione standard per applicazioni industriali comuni
- Facile lavorazione — taglio, punzonatura, fresatura CNC
Lavorazione e montaggio
La guarnizione si lavora facilmente con utensili comuni — forbici, coltello, punzonatrice o fresatrice CNC. Per un risultato ottimale:
- Le superfici di flangia devono essere pulite, asciutte e prive di impurità
- Posizionare la guarnizione in modo centrato rispetto ai fori della flangia
- Serrare le viti in modo incrociato e uniforme in più fasi
- La grafite facilita lo smontaggio — la guarnizione non si incolla alla flangia se montata correttamente
Domande frequenti
Perché AF-202 è particolarmente raccomandata per olio riscaldante? La combinazione di fibre KEVLAR®, grafite e legante NBR offre una resistenza ottimale all’olio riscaldante alle temperature e pressioni di esercizio normali negli impianti di riscaldamento. La grafite migliora inoltre la tenuta dei microgiunti.
Quando scegliere AF-202 invece di AF-200? Se la vostra applicazione non supera 4 MPa e 180 °C e apprezzate la presenza di grafite (più facile smontaggio, olio riscaldante), AF-202 è la scelta giusta. Per pressioni e temperature maggiori scegliete AF-200 o AF-OIL.
Come ritagliare la guarnizione su misura? La guarnizione può essere tagliata con utensili comuni. Per forme complesse si consiglia il getto d’acqua (waterjet).
